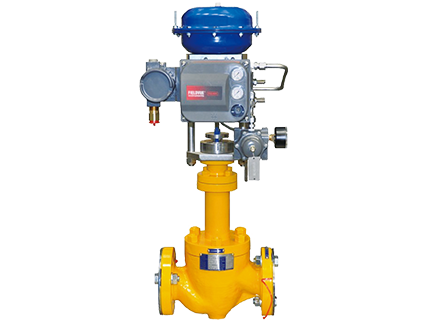

波紋管密封截止式控制閥

5801系列
口徑:1”~ 12” ( DN25 ~ DN300 )
鑄造閥體材料: A352 LCC C Steel,A351 CF8M St Steel,A494 M35-1 NiCu, CW12MW NiCrMoW,CY40 NiCrFe。
端部連接 - CL150,CL300,CL600,PN16,PN25和PN40法蘭端。
波紋管密封控制閥的特點
閥門的節流控制功能,對大氣零泄漏、可靠的過程阻斷,優化的設計方便了操作及維護保養。
●控制閥有較長的開關行程,使流體介質的流量從最小到最大的工藝條件下能夠得到很好的控制。
●適用于特定用途的特殊內件設計:有多種選項,包括波狀外形、單級、多級補給;
●適合于多種流體條件,包含多噪聲氣體以及閃蒸/氣蝕液體。
●有現場驗證的設計和幾十年來廣泛應用于化工、石油、天然氣、石化和電力行業方面獲得的經驗。
●2層或3層的UNS N10276波紋管和UNS N10276端環。
●開放式波紋管設計,方便了閥門的檢修和保養。不會出現因流體介質中的腐蝕物積聚在波紋管而使其遭受損傷的情形。
●閥門所有檢查和驗收均遵照歐氯規范GEST 17/492,ANSI B16.34以及ANSI/FCI 70.2規范來執行。
●流體性質:線性,等百分比和其它特殊情形。
●流體流量和噪聲計算軟件分別遵照IEC 60534-2-1和IEC 60534-8-3。
●有多種操作機構、定位器和輔件來滿足用戶的需要。有氣動彈簧膜片式/氣缸式以及電動液壓式等執行機構可供選擇。采用氣動、電氣聯動以及智能(HART)和現場總線來啟動定位器、限位開關和電磁閥。
優點及特色
閥體/閥蓋
●最小壁厚遵照歐氯規范GEST 17/492 (BS 1873/API 623)要求。
●無損探傷檢查遵照歐氯規范GEST 17/492要求,其中鑄件驗收遵照ASTM E446 II級標準要求執行。
●可以滿足不同材質選項,有碳鋼(低溫、高溫)、不銹鋼、雙相不銹鋼以及鎳基合金等材質可供選擇。
●結構長度遵照ISA S75.08.01 – 2016規范要求,Class 150按照#37系列,Class 300按照#38系列,Class 600按照#39系列。
波紋管
●遵照歐氯規范GEST 17/492,波紋管壽命保證至少達到100,000次的“開-關-開”循環次數。
輔助填料函
●5個填料環構成一組填料,彈簧加載,不需要日常維護保養。
●波紋管和填料壓蓋之間的間隙,其泄漏檢測可以作為一個選項來執行。
連接螺柱螺母
●采用低合金鋼材質螺柱螺母且表面有防腐涂層,大大降低了表面銹蝕,方便了閥門維修保養。
內件
●可進行替換。
●標準配置為司太立硬質合金堆焊密封面,也可以選擇彈性密封設計。
●閥瓣借助銷釘鎖死在閥桿上,確保了流體控制的可重復性。
